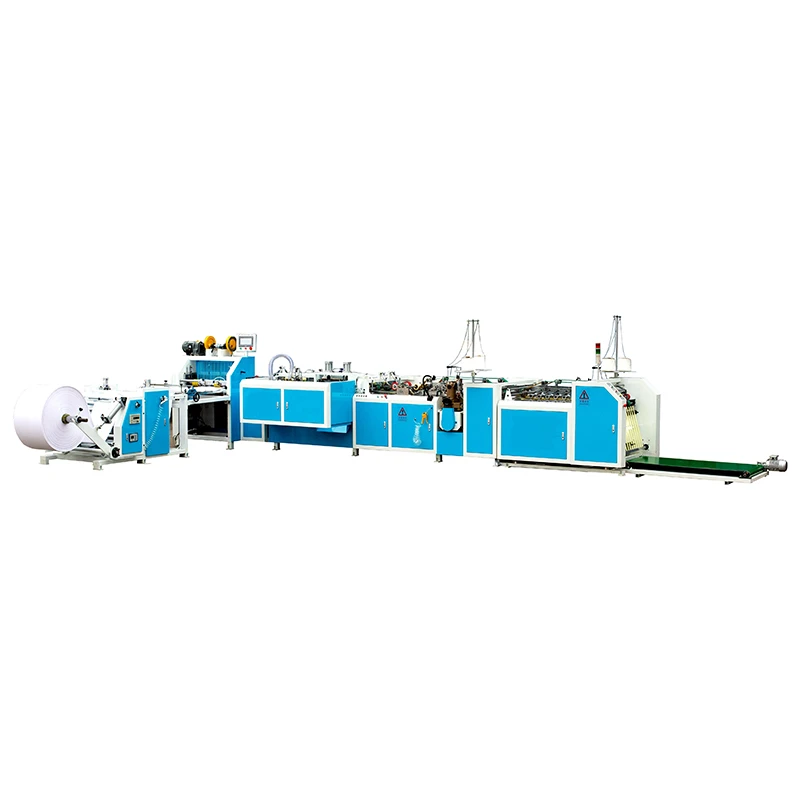

Sissejuhatus
Selle masina jaoks. Kerimise seade on varustatud automaatse liftiga kanga automaatseks laadimiseks ja hõlpsaks kasutamiseks. EPC-ga varustatud, tantsurulli juhtpinge, inverteri juhtimine lahtikerimiskiirusel.
Käsitsi ja reguleeritav keeramis- ja Gusseti seade, lihtne kasutada. Samm-sammult hambumisseade. Vastuvõtuüksus kontrollib pinget, tantsiv rull teeb tugeva löögi.
Servomootor juhib söötmist, Double Cam disain stabiilseks töötamiseks. Mark Sensor prinditud kanga tuvastamiseks, servokontrolliga söötmispikkus mitteprintiva kanga jaoks, tagab täpse lõikamise. Vertikaalne ja kuumalõikur kotisuu avatud süsteemiga tavakangale, külmlõikur lamineeritud kangale. PLC ja inverter kontrollivad lõikekiirust, sünkroonimise juhtimine.
Servomootor kannab kootud koti pärast lõikamist üle, tagab ülekande täpsuse ja stabiilse töö. Teise koti suu avamine muudab kotid suu täielikult lahti ja muudab Valve lihtsaks.
Klapi valmistamine servojuhtimisega, klapi suurust ja lõikeseadet saab reguleerida, et klapikott sobiks hea suuruse ja välimusega.
Kaks õmbluspeade komplekti põhja ja suu õmblemiseks. Varustatud ühe voltimisseadmega, inverter kontrollib õmbluskiirust, teise õmblusüksuse asendit saab reguleerida, et see sobiks erineva suurusega kottidega. PLC ja inverter sünkroonimise juhtimiseks.
Andur ja PLC juhtimine, automaatne loendamine, virnastamine ja konveierilindi edasiliikumine.
Spetsifikatsioon
|
Üksus |
Parameeter |
Märkused |
|
Kanga laius |
370 mm{1}}mm |
koos Gussetiga |
|
Maksimaalne kanga läbimõõt |
φ1200mm |
|
|
Max Koti valmistamise kiirus |
30-40tk/min |
Kott 1000 mm raadiuses |
|
Valmis koti pikkus |
550-880mm |
Pärast klapi lõikamist, voltimist ja õmblemist
|
|
Lõikamise täpsus |
Vähem kui 5 mm või sellega võrdne |
|
|
Maksimaalne klapi suurus |
max 120x240 |
Kõrgus x laius |
|
Max Õmbluskiirus |
2000 pööret minutis |
|
|
Kiilu sügavus |
40-45mm |
Kliendi soovil |
|
Õmbluste vahemik |
Max 12mm |
|
|
Kokkupandav laius |
Max 20mm |
|
|
Toiteühendus |
19.14kw |
|
|
Masina kaal |
Umbes 5T |
|
|
Mõõtmed (paigutus) |
10000x9000x1550mm |
|
Tunnusjoon
1). Lõikamine ja ventiilide valmistamine ja kahepoolne õmblemine, saab teha ka lõikamist ja õmblemist
2). Servo juhtimine lõikamise täpsuse tagamiseks
3). Internetis keerdumine ja väänamine
4). Vertikaalne kuumalõige tavalisele kangale, külmlõikur lamineeritud kangale
5). Edge Position Control (EPC) lahtikerimiseks
6). Servo-manipulaator kootud koti ülekandmiseks pärast lõikamist
7). PLC juhtimine, digitaalne ekraan töömonitori ja töösätete jaoks
